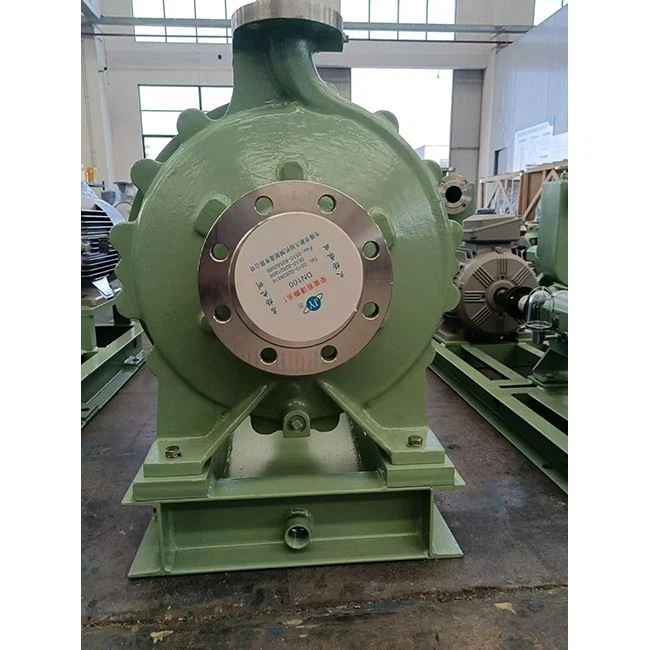

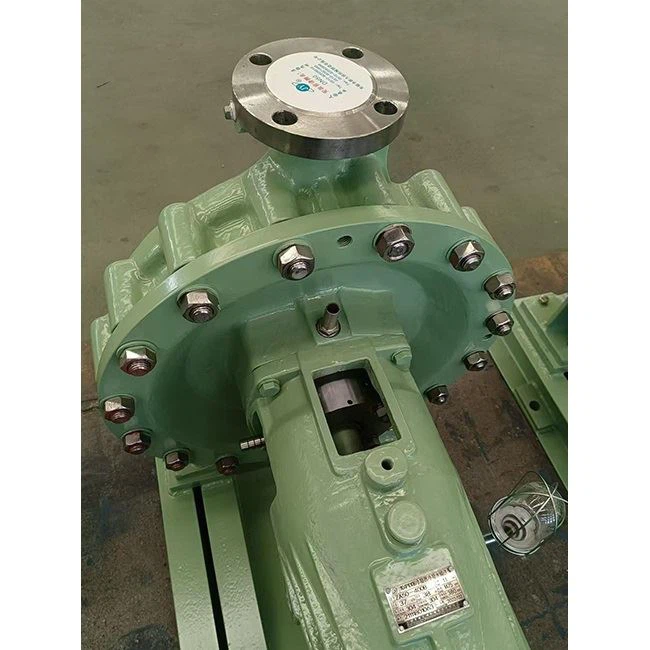

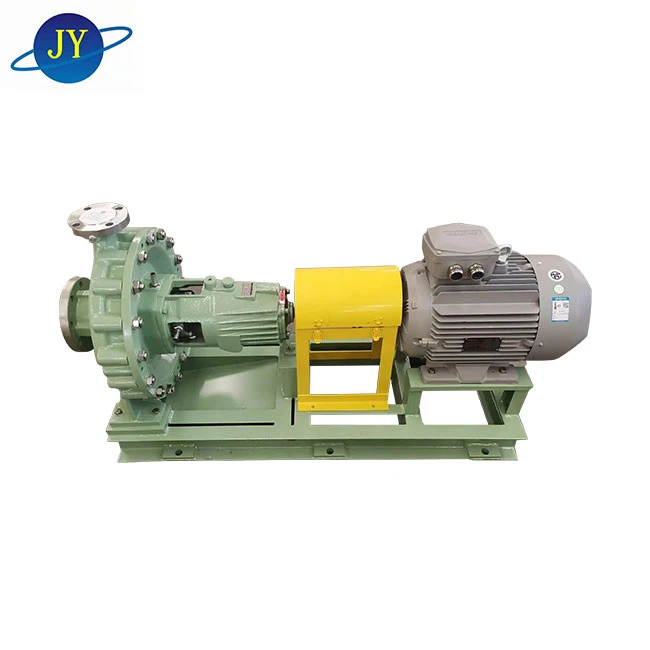

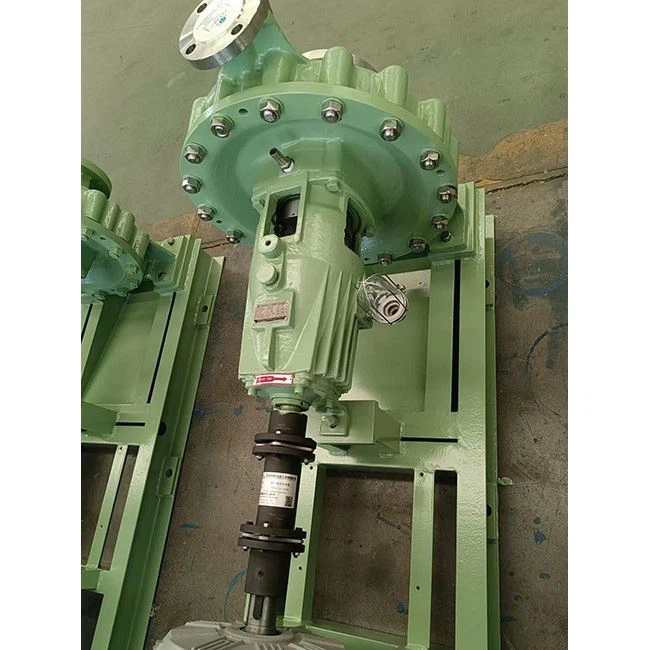

제품 설명
ZA 및 ZE 시리즈 화학 물질 이송 펌프는 API 610 표준에 따라 설계 및 제조되어 안전하고 신뢰할 수 있으며 안정적인 작동을 제공합니다. 저온 또는 고온에서 깨끗하거나 입자-가 많은 중성 또는 부식성 액체를 운반하는 데 적합합니다. 이 펌프는 석유 처리, 석유화학, 제지, 석탄 처리, 식품, 의약품 및 환경 보호에 널리 사용됩니다.
모델 설명
제품 세부정보
| 모델 | ZA/ZE 시리즈 |
| 구조 | 단일-단일-흡입 화학물질 이송 펌프 |
| 유량 | 2600m3/h 이하 |
| 머리 | 300m 이하 |
| 디자인 표준 | API610 |
| 작동 압력 | 2.5MPa(ZA); 5.0MPa(ZE) |
| 작동 온도 | 175도(ZA) 이하, 450도(ZE) 이하 |
| 모터 파워 | 1.1~160kW |
| 콘센트 구경 | DN25~DN450 |
| 속도 | 960rpm;1450rpm; 2900rpm; |
| 임펠러 유형 | 폐쇄형 임펠러;세미 -개방형 임펠러;개방형 임펠러 |
| 가열 자켓 | 선택 과목 |
| 재료 | 탄소강, SS304, SS316, 이중 강철, 티타늄 합금, 고합금 등. |
| 애플리케이션 | 석유화학, 석탄화학, 자동차 부품 코팅, 식물성 기름, 배터리 산업, 섬유, 야금, 식품, 제약, 설탕, 담수화, 소금 산업, 환경 보호 등 |
디자인 특징
우수한 캐비테이션 방지 성능- – 낮은 NPSHr은 캐비테이션 위험을 줄이고 시스템 투자를 낮춥니다.
넓은 성능 범위 – 흐름과 수두의 간격이 가까워 펌프 선택이 더 쉬워집니다.
높은 표준화 – ZA 및 ZE 펌프의 임펠러 및 베어링 액세서리는 상호 교환 가능합니다.
유연한 베어링 냉각 – 공기 냉각, 팬 냉각, 수냉의 세 가지 냉각 옵션을 사용할 수 있으며 다양한 작동 조건에 적합합니다.
구조도
| 1. 임펠러 너트 | 4. 펌프 커버 | 7. 씰 커버 | 10. 서스펜션 루프 | 13. 오일 배출 볼트 | 16. 잠금 너트 |
| 2. 펌프 본체 | 5. 액슬 슬리브 | 8. 베어링 박스 | 11. 전면 베어링 | 14. 차축 | 17. 실제 액슬 베어링 커버 |
| 3. 임펠러 | 6. 기계 밀봉 | 9. 앞차축 베어링 커버 | 12. 공기실 | 15. 베어링 후 | 18. 커플링 |
